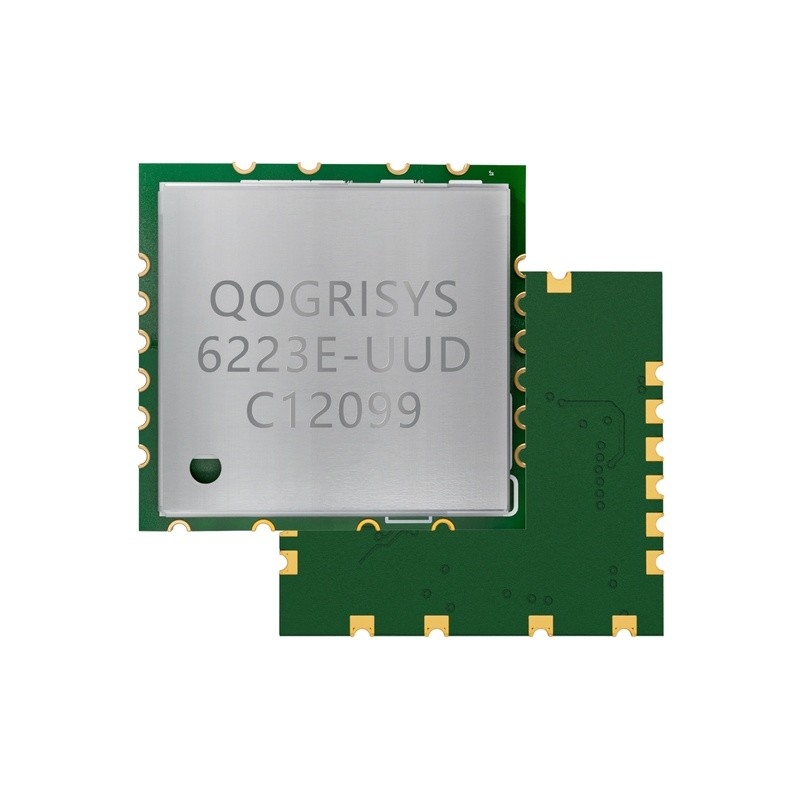

O 6223E-UUD-W3 é um módulo Wi-Fi + BT Combo de pequeno tamanho e baixo perfil, o tamanho da placa é de 12,2 mm * 13 mm com espessura do módulo de 1,7 mm.Pode ser facilmente fabricado no processo SMT e altamente adequado para tablet PC, ultrabook, dispositivo móvel e produtos de consumo.Proporciona interface USB para WiFi e Bluetooth.A taxa de transferência WiFi pode chegar a 150Mbps em teoria usando 1x1 802.Tecnologia MIMO 11n e Bluetooth podem suportar BT2.1+EDR/BT3.0 e BT4.2.
O 6223E-UUD-W3 utiliza um único chip WiFi/BT altamente integrado baseado no processo COMS avançado.
O 6223E-UUD-W3 integra blocos inteiros de funções WiFi/BT num chip, tais como USB, MAC, BB,AFE,RFE, PA, EEP ROM e LDO/SWR, exceto que restam menos componentes passivos no PCB.
Este módulo compacto é uma solução total para uma combinação de tecnologias WiFi + BT. O módulo foi desenvolvido especificamente para smartphones e dispositivos portáteis.
| Número do modelo | 6223E-UUD-W3 | Chipset principal | RTL8723DU |
| Interface | USB | Padrão WiFi | IEEE802.11b/g/n |
| Taxa de dados | 150 Mbps | Certificação | RoHS REACH |
| Antenna de RF | Antenna externa | OS suportado | Windows/Linux/Android |
| Frequência | 2.4 GHz | Fornecimento de energia | 3.3V |
| Tamanho | 12.2x13.0x1.9mm | Cadeia de RF | 1T1R |
| Temperatura de funcionamento | 0°C a 70°C | Temperatura de armazenamento | -55°C a 85°C |
Operar nas bandas de frequência ISM ((2,4 GHz)
USB para WiFi e Bluetooth
Apoio a normas IEEE: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i
Completamente qualificado para a especificação Bluetooth 2.1+EDR, incluindo o modo de modulação de 2Mbps e 3Mbps
Totalmente qualificado para Bluetooth 3.0
Completamente qualificado para Bluetooth 4.2 Dual mode
Função Bluetooth de velocidade total com suporte Piconet e Scatternet
Segurança a nível da empresa que pode aplicar a certificação WPA/WPA2 para WiFi
WiFi 1 transmissor e 1 receptor permitem taxas de dados que suportam até 150 Mbps a jusante e 150 Mbps a jusante das taxas PHY
& Aplicação ao consumidor
Tablet/Smart TV/IPTV/OTT/IPC/AI Speaker/Sistema de Segurança/Brinquedos
& Aplicações comerciais e de acesso aberto
Impressora/Terminal POS/Projetor/Sistema de Reuniões/Quadro Interativo/Equipamento Educativo
& Aplicações industriais e veículos
Instrumentos/Veículo antes da montagem/após a montagem/Treinos de alta velocidade/Carga
& Aplicações médicas
Equipamento médico/instrumentos médicos
& Outros Produtos Eletrônicos de Consumo
Notas
Respeito ao cliente,por favor contacte o pessoal de vendas antes de comprar o módulo para realizar uma consulta pré-venda. Caso contrário,o módulo pode não satisfazer as suas necessidades ou os módulos não têm inventário.
Os documentos de especificações pormenorizadas podem ser descarregados no sítio oficial ou nas vendas.
