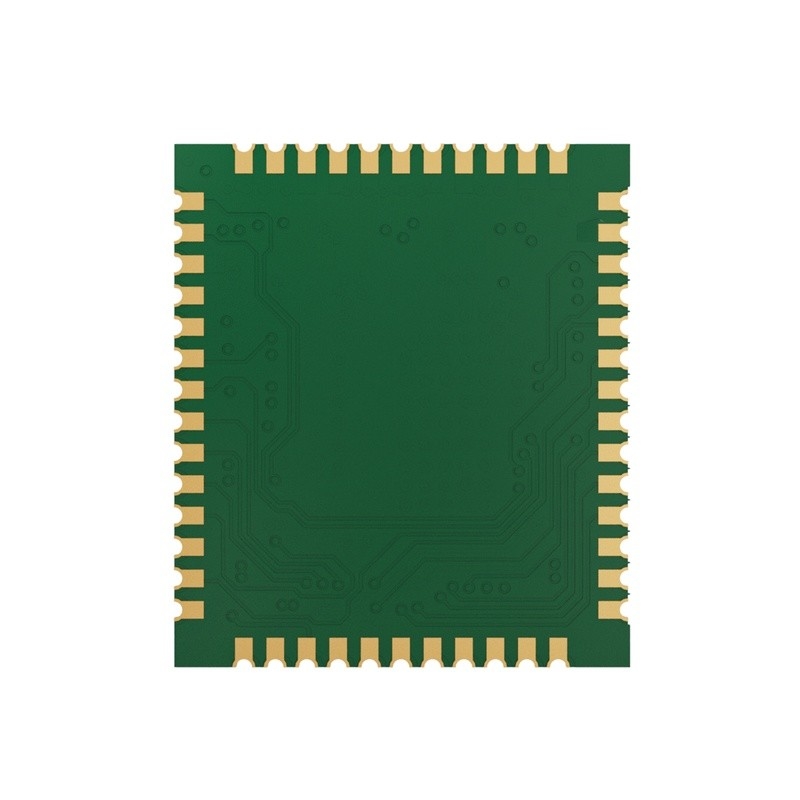

Stamp Holes Wireless Transceiver Module RTL8822CS 802.11ac Bluetooth For OTT/TV

O selo fura o módulo sem fio RTL8822CS 802.11ac Bluetooth do transceptor para OTT/TV

  • Destaque

    módulo combinado do BT do wifi

    ,

    módulo da baixa energia do wifi

    ,

    módulo sem fio do transceptor dos furos do selo

  • Chipset
    RTL8822CS
  • Padrão de WiFi
    IEEE802.11a/b/g/n/ac
  • Frequência
    2.4GHz ~5.8GHz
  • Interface
    SDIO/Uart/PCM
  • Apoio do ósmio
    Windows/Android /Linux
  • Marca
    FN-relação
  • Tamanho
    15.0x13.0x1.8mm
  • Aplicação
    Marque/TV/IPTV/OTT/IPC esperto
  • Lugar de origem
    China
  • Marca
    OFLYCOMM
  • Certificação
    ROHS/REACH
  • Número do modelo
    6222B-SRC
  • Quantidade de ordem mínima
    5/pcs
  • Preço
    USD 5.1-7/pcs
  • Detalhes da embalagem
    Carretel
  • Tempo de entrega
    15-40 dias úteis
  • Termos de pagamento
    T/T
  • Habilidade da fonte
    4000000pcs/month

O selo fura o módulo sem fio RTL8822CS 802.11ac Bluetooth do transceptor para OTT/TV

Furo de carimbo 802.11ac Módulo de banda dupla de RTL8822CS 802.11ac+Bluetooth para OTT/TV


Introdução

O 6222B-SRC é um módulo de baixo custo e baixo consumo de energia que possui todas as funcionalidades do Wi-Fi.Para a operação LAN sem fios (WLAN). O módulo integrado fornece interface SDIO para Wi-Fi. O módulo fornece um legado simples e mecanismos de coexistência de 20MHz/40MHz/80MHz para garantir a compatibilidade retroativa e de rede
O módulo sem fio cumpre o padrão IEEE 802.11 a/b/g/n/ac 2x2 MIMO e pode atingir uma velocidade de até 867 Mbps com fluxo duplo em 802.11n para conectar a LAN sem fio.O módulo integrado fornece interface SDIO para Wi-Fi, interface UART/PCM para Bluetooth.
Este módulo compacto é uma solução total para uma combinação de tecnologias Wi-Fi e Bluetooth V4.2.

Características

  • Rede local sem fio altamente integrada ((WLAN) sistema em chip (SOC) para aplicações WLAN de 5 GHz 802.11ac ou 2.4G/5G 802.11n.
  • Multiplexagem espacial de duplo fluxo até 867 Mbps.
  • Suporta 20/40MHz a 2,4 GHz e 20/40/80MHz a 5GHz
  • Suporta interface SDIO3.0 de baixa potência para WLAN e interface UART/PCM para Bluetooth.
  • Suporta Bluetooth V4.2+HS, BLE e ser compatível com Bluetooth 1.2, 2.X+ melhorar a taxa de dados.
  • Suporta coexistência WLAN-Bluetooth e coexistência ISM-LTE.
  • Suporta Bluetooth para transmissões de nível de potência de classe 1 e classe 2 sem necessidade de um PA externo.
  • Interface digital do host BT:
    • HCI UART (até 4 Mbps)
    • PCM para dados de áudio


Especificações gerais


Nome do modelo

  6222B-SRC

Descrição do produto

  Suporte às funcionalidades Wi-Fi/Bluetooth

Dimensão

L x O x H: 15 x 13 x 2,15 mm (típico)

Interface Wi-Fi

Suporte para SDIO V3.0

BT Interface

  UART / PCM

Temperatura de funcionamento

  0°C a 70°C

Temperatura de armazenamento

  -40°C a 125°C



Classificação operacional recomendada


 Minha.Tipo.Max. - O quê?Unidade

Temperatura de funcionamento

02570deg.C

VCC33

3.153.33.45V

VDDIO

1.71.8 ou 3.33.45V




Diagrama de blocos


 O selo fura o módulo sem fio RTL8822CS 802.11ac Bluetooth do transceptor para OTT/TV 0





Embalagem

O selo fura o módulo sem fio RTL8822CS 802.11ac Bluetooth do transceptor para OTT/TV 1
