Detalhes do produto
Lugar de origem: China
Marca: OFLYCOMM
Certificação: CE/ROHS/REACH
Número do modelo: 6221E-UUC-02
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5/pcs
Preço: USD 3.3-5.5/pcs
Detalhes da embalagem: Carretel
Tempo de entrega: 15-40 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 4000000pcs/month
Modelo N.O.: |
6221E-UUC-02 |
Local de origem: |
Guangdong, China |
Temperatura de funcionamento ((min.): |
0°C |
Temperatura de funcionamento (tipo): |
25°C |
Temperatura de funcionamento ((max.): |
70°C |
VCC33: |
3.3V |
Modelo N.O.: |
6221E-UUC-02 |
Local de origem: |
Guangdong, China |
Temperatura de funcionamento ((min.): |
0°C |
Temperatura de funcionamento (tipo): |
25°C |
Temperatura de funcionamento ((max.): |
70°C |
VCC33: |
3.3V |

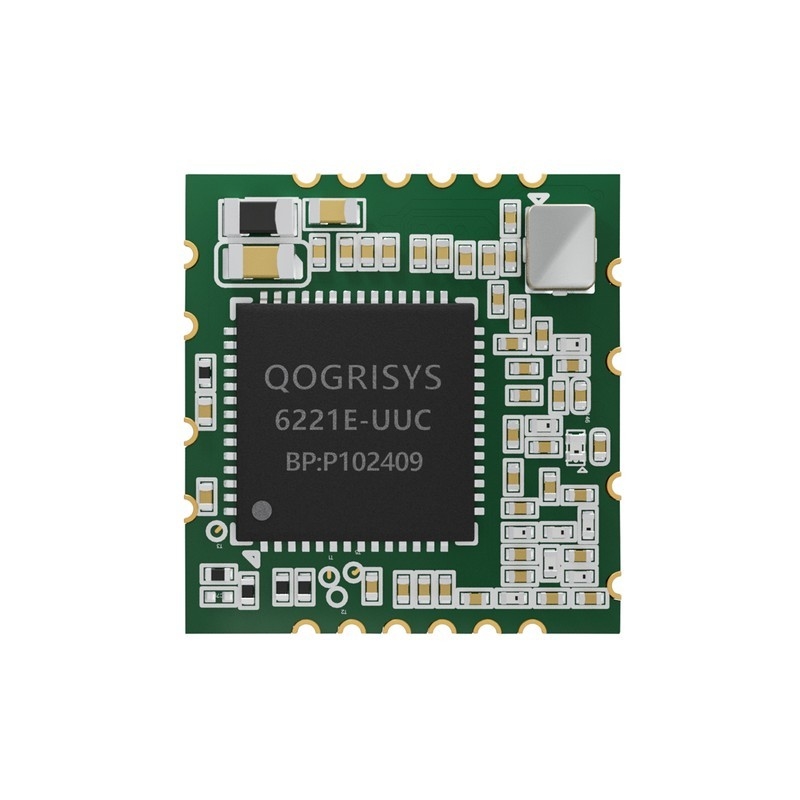

Nome do modelo: 6221E-UUC
Descrição do produto: Suporte a funcionalidades Wi-Fi/Bluetooth
Dimensões: L x L x H: 13 x 12,2 x 1,7 mm
Interface Wi-Fi: USB 2.0
BT Interface: USB 2.0
Temperatura de funcionamento: de 0°C a 70°C
Temperatura de armazenagem: -55°C a 85°C
RoHS:Todos os componentes de hardware são totalmente conformes com a directiva RoHS da UE
| Não | Nome | Tipo | Descrição | Voltagem |
| 1 | GND | - | Conexões terrestres | |
| 2 | WL_BT_ANT | O/O | 5G Wi-Fi E BT ANT | |
| 3 | WL_ANT | O/O | 2.4G Wi-Fi ANT | |
| 4 | GND | - | Conexões terrestres | |
| 5 | PCM IN | Eu... | PCM IN | 3.3V |
| 6 | PCM OUT | O | PCM OUT | 3.3V |
| 7 | PCM SYNC | O | PCM SYNC | 3.3V |
| 8 | PCM CLK | O/O | PCM CLK | 3.3V |
| 9 | BT_WAKE_HOST | O |
Dispositivo Bluetooth para acordar HOST Baixo padrão, alto ativo. |
3.3V |
| 10 | HOST_WAKE_BT | Eu... |
HOST para despertar dispositivo Bluetooth Pode manter este pin NC, usando a interface USB acordar BT |
3.3V |
| 11 | VDD33 | P | 3.3V Entrada de potência | 3.3V |
| 12 | D- | O/O | DM de dados USB | |
| 13 | D+ | O/O | USB DATA DP | |
| 14 | GND | - | Conexões terrestres | |
| 15 | NC | O/O | Flutuante | |
| 16 | WL_DIS | Eu... |
Wi-Fi desativado. WL ON: puxar alto; WL OFF: puxar baixo Esta função não é suportada |
3.3V |
| 17 | BT_DIS | Eu... |
Bluetooth desativado. BT ON: puxar para cima ; BT OFF: puxar para baixo Esta função não é suportada |
3.3V |
| 18 | CHIP_EN | Eu... |
CIP ENABLE, Por defeito ligado: puxar alto; desligado: puxar baixo Módulo de puxação padrão alta |
3.3V |
| 19 | HOST_WAKE_WL | Eu... |
HOST para despertar dispositivo Wi-Fi Módulo de despertar por defeito alto, entrada baixa |
3.3V |
| 20 | WL_WAKE_HOST | O |
Dispositivo Wi-Fi para acordar HOST Padrão baixo, saída alta para acordar hospedeiro |
3.3V |
| 21 | NC | - | Flutuante | |
| 22 | GPIO8 | O/O |
GPIO LED Conectado ao cátodo LED |
3.3V |
P: POWER I: INPUT O: OUTPUT
