Detalhes do produto
Lugar de origem: China
Marca: OFLYCOMM
Certificação: CE/FCC/SRRC/ROHS/REACH
Número do modelo: 6223A-SRD
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5/pcs
Preço: USD 2.1-3/pcs
Detalhes da embalagem: Carretel
Tempo de entrega: 15-40 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 4000000pcs/month
Chipset: |
RTL8723DS |
Padrão de WiFi: |
IEEE802.11b/g/n |
Frequência: |
2.4GHz |
Interface: |
SDIO/Uart |
Apoio do ósmio: |
Windows/Android /Linux |
Segurança: |
WEP, TKIP, AES, WPA, WPA2 |
Tamanho: |
12.0x12.0x1.8mm |
Aplicação: |
PC da tabuleta |
Chipset: |
RTL8723DS |
Padrão de WiFi: |
IEEE802.11b/g/n |
Frequência: |
2.4GHz |
Interface: |
SDIO/Uart |
Apoio do ósmio: |
Windows/Android /Linux |
Segurança: |
WEP, TKIP, AES, WPA, WPA2 |
Tamanho: |
12.0x12.0x1.8mm |
Aplicação: |
PC da tabuleta |

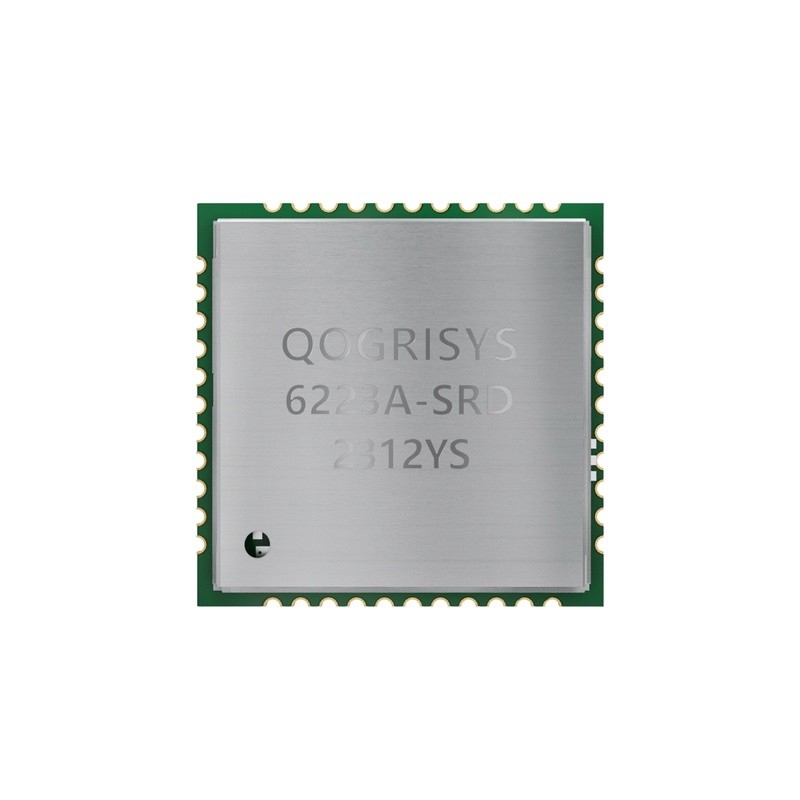

6223A-SRD é um tamanho pequeno e baixo perfil de módulo Wi-Fi + BT Combo com pegada LGA (Land-Grid Array), tamanho da placa é 12mm*12mm com espessura do módulo de 1.9mm.Pode ser facilmente fabricado no processo SMT e altamente adequado para tablet PC, ultrabook, dispositivo móvel e produtos de consumo.Ele fornece interface SDIO para Wi-Fi para conexão com processador host e interface UART de alta velocidade para BT.Ele também possui uma interface PCM para transmissão de dados de áudio com link direto para codec de áudio externo via controlador BT.A taxa de transferência Wi-Fi pode ir até 150Mbps em teoria usando a tecnologia 1x1 802.11nb/g/n MIMO e o Bluetooth pode suportar BT2.1+EDR/BT3.0 e BT4.2.6223A-SRD usa chip único Wi-Fi/BT altamente integrado baseado no processo COMS avançado.O 6223A-SRD integra blocos de função Wi-Fi/BT inteiros em um chip, como SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM e LDO/SWR, exceto que menos componentes passivos permaneceram no PCB.
Este módulo compacto é uma solução total para uma combinação de tecnologias Wi-Fi + BT.O módulo é desenvolvido especificamente para smartphones e dispositivos portáteis.
Especificação geral
|
Nome do modelo |
6223A-SRD |
|
Descrição do produto |
Suporta funcionalidades Wi-Fi/Bluetooth |
|
Dimensão |
L x L x A: 12 x 12 x 1,8 (típico) mm |
|
Interface Wi-Fi |
Suporte SDIO V2.0 |
|
Interface BT |
UART/PCM |
|
Temperatura de operação |
0°C a 70°C |
|
Temperatura de armazenamento |
-40°C a 85°C |
|
RoHS |
Todos os componentes de hardware são totalmente compatíveis com a diretiva RoHS da UE |
A E/S digital suporta o aplicativo VDD33 ou VDD18.
|
Min. |
Tipo |
Máx. |
Unidade |
|
|
Temperatura de operação |
0 |
25 |
70 |
deg.C |
|
VCC33 |
3.15 |
3.3 |
3,45 |
V |
|
VDDIO |
1,7 |
1,8 ou 3,3 |
3,45 |
V |
Especificação de RF Wi-Fi/BT 2.1 Especificação de RF de 2,4 GHz
|
Característica |
Descrição |
|||
|
Frequência de operação |
2.400~2,4835 GHz |
|||
|
Máscara de espectro |
Min.b/g/n |
Tipob/g/n |
Máx.b/g/n |
Unidade b/g/n |
|
1º lobos laterais (para fc ± 11MHZ) |
- |
-42/-38/-32 |
- |
dBr |
|
2º lóbulos laterais (para fc ± 22MHZ) |
- |
-52/-60/-60 |
- |
dBr |
|
Frequencia.Tolerância |
-20/-20/-20 |
- |
20/20/20 |
ppm |
|
Padrões |
Wi-fi: BT: |
|||
|
Modulação |
Wi-fi: BPSK (1 Mbps), BT: QPSK (2Mbps), |
|||
|
Taxas de dados PHY |
Wi-fi: BT: |
|||
|
Potência de saída de transmissão |
Wi-fi: BT: 17±1,5dBm |
|||
|
EVM |
802.11b/1Mbps: EVM≦-10dB 802.11b/11Mbps: EVM≦-10dB 802.11g/6Mbps: EVM≦-5dB 802.11g/54Mbps: EVM≦-25dB 802.11n/6.5Mbps: EVM≦-5dB 802.11n/65Mbps: EVM≦-28dB 802.11n/13.5Mbps: EVM≦-5dB 802.11n/135Mbps: EVM≦-28dB |
|
Sensibilidade do Receptor (Wi-Fi) |
802.11b @ 8% PER |
|
802.11g@10% POR 6Mbps ≦-87dBm 9Mbps ≦-86dBm 12Mbps≦ -84dBm 18Mbps≦ -82dBm 24Mbps≦ -79dBm 36Mbps≦ -75dBm 48Mbps ≦-71dBm 54Mbps ≦-70dBm Nível máximo de entrada≥-20 |
|
|
802.11n@10% POR HT20_MCS 0 ≦-87dBm HT20_MCS 1≦ -84dBm HT20_MCS 2 ≦-82dBm HT20_MCS 3 ≦-79dBm HT20_MCS 4 ≦-75dBm HT20_MCS 5 ≦-71dBm HT20_MCS 6 ≦-70dBm HT20_MCS 7 ≦-69dBm Nível máximo de entrada≥-20 HT40_MCS 0≦-84 HT40_MCS 1≦-81 HT40_MCS 2≦-79 HT40_MCS 3≦-76 HT40_MCS 4≦-72 HT40_MCS 5≦-68 HT40_MCS 6≦-67 HT40_MCS 7≦-66 |
|
|
Sensibilidade do Receptor (BT) |
-89dBm @ 1Mbps -86dBm @ 2Mbps -83dBm @ 3Mbps |
|
Canal Operacional |
Wi-Fi 2,4 GHz: 13: (Cap. 1-13) – Europa |
TECNOLOGIA FN-LINK LIMITADA 4 Informações proprietárias e confidenciais
6223A-SRD
|
14: (Ch. 1-14) – Japão BT 2.4GHz: Ch.0 ~ 78 |
|
|
Controle de acesso de mídia |
Wi-Fi: CSMA/CA com ACK BT: AFH, Divisão de Tempo |
|
Antena |
Antena Externa |
|
Arquitetura de rede |
Wi-Fi: Modo Ad-hoc (Peer-to-Peer) Modo de infraestrutura Software AP Wi-Fi Direto |
|
Segurança |
Wi-Fi: WPA, WPA-PSK, WPA2, WPA2-PSK, WEP 64 bits e 128 bits, IEEE 802.11x, IEEE 802.11i BT: Pareamento Simples |
|
SO compatível |
Android/Linux |
|
Interface do host |
Wi-Fi: SDIO BT: UART |
|
Tensão operacional |
3,3 ± 10% Vdc tensão de alimentação de E/S |
|
Dimensão |
Típico L12,0*W12,0*H1,8mm |
