Detalhes do produto
Lugar de origem: China
Marca: OFLYCOMM
Certificação: CE/ROSH/REACH
Número do modelo: 6222D-UUC
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5PCS
Preço: USD4.5-7.5/pcs
Detalhes da embalagem: Carretel
Tempo de entrega: 15-40 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 4000000pcs/month
Módulo: |
6222D-UUC |
Integrado altamente: |
- Sim, sim. |
cumpra com: |
IEEE802.11a/b/g/n/ac |
Antena: |
2T2R+BT ANT |
IPEX: |
Dois |
Pinos: |
32 |
Módulo: |
6222D-UUC |
Integrado altamente: |
- Sim, sim. |
cumpra com: |
IEEE802.11a/b/g/n/ac |
Antena: |
2T2R+BT ANT |
IPEX: |
Dois |
Pinos: |
32 |

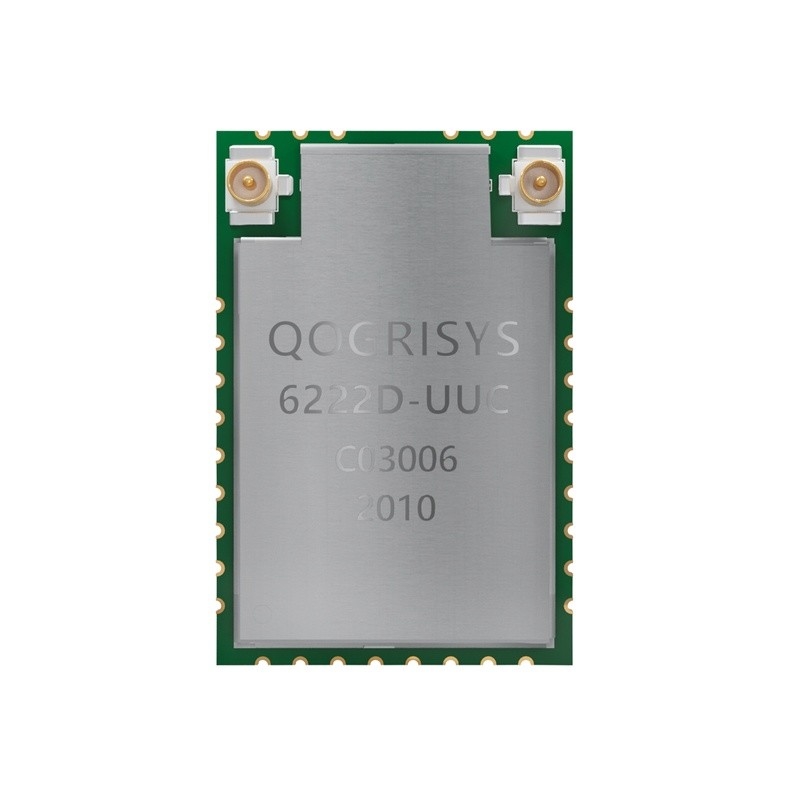

O 6222D-UUC é um módulo de baixo custo e baixo consumo de energia que possui todas as funcionalidades Wi-Fi e Bluetooth.Aplicações de fones de ouvido Bluetooth. Com capacidades de roaming e segurança avançadas, também pode interagir com diferentes fornecedores 802.11a/b/g/n/ac 2x2 Access Points na LAN sem fio.
1.WLAN SOC para aplicações WLAN de 5 GHz 802.11ac ou 2.4G/5G 802.11n.
2Multiplexagem espacial de duplo fluxo até 867 Mbps.
3.2.4 GHz:suporta 20/40 MHz
4.5 GHz:20/40/80 MHz
5.USB2.0 para controladores WLAN e BT
| Não. | Nome | Tipo | Descrição | Voltagem |
| 1 | GPIO5 | O/O |
IC GPIO5 (sFlash MISO PIN) |
|
| 2 | GPIO4 | O/O |
IC GPIO4 (sFlash MOSI PIN) |
|
| 3 | CESE | O/O | Relógio Flash Serial Externo (sFlash para aplicação do dongle) |
|
| 4 | EECS | O/O | Entrada externa de relógio 32K ou RTC (sFlash CS PIN) |
|
| 5 | GND | - O quê? | Conexões terrestres | |
| 6 | WL_DP+ | O/O | Dados USB+ (USB2.0) | |
| 7 | WL_DM- | O/O | Dados USB- (USB2.0) | |
| 8 | GND | - O quê? | Conexões terrestres | |
| 9 | GPIO3_WPS | - O quê? | IC GPIO3 ((WLAN WPS)) | |
| 10 | GPIO8_LED | - O quê? | IC GPIO8 ((WLAN LED com baixa atividade) | |
| 11 | GND | - O quê? | Conexões terrestres | |
| 12 | BT_RF | O/O | BT Portão RF | |
| 13 | GND | - O quê? | Conexões terrestres | |
| 14 | BT_WAKE_HOST | O | BT acordar HOST | 3.3V |
| 15 | HOST_WAKE_BT | Eu... | HOST acordar BT | 3.3V |
| 16 | GPIO0 | - O quê? | IC GPIO0 | |
| 17 | GPIO1 | - O quê? | IC GPIO1 | |
| 18 | GND | - O quê? | Conexões terrestres | |
| 19 | WL_RF1 | O/O | 2.4G/5G Wi-Fi RF port1 (opcional) | |
| 20 | GND | - O quê? | Conexões terrestres | |
| 21 | GND | - O quê? | Conexões terrestres | |
| 22 | WL_RF0 | O/O | 2.4G/5G Wi-Fi RF port0 (opcional) | |
| 23 | GND | - O quê? | Conexões terrestres | |
| 24 | GND | - O quê? | Conexões terrestres | |
| 25 | GND | - O quê? | Conexões terrestres | |
| 26 | WL_WAKE_HOST | O |
WLAN despertar HOST (Compartilhado com o IC GPIO6) |
3.3V |
| 27 | Reinicialização | Eu... |
Ativar pin para dispositivo ON: puxar alto, OFF: puxar baixo |
3.3V |
| 28 | HOST_WAKE_WL | Eu... |
HOST_WAKE_WLAN (Compartilhado com o IC GPIO7) |
3.3V |
| 29 | GND | - O quê? | Conexões terrestres | |
| 30 | VDD33 | P | 3.3V Entrada de tensão | 3.3V |
| 31 | NC | - O quê? | Sem ligação (flutuante) | |
| 32 | GND | - O quê? | Conexões terrestres |
Você pode aplicar 6222D-UUC em Tablet/ Notebook/ TV board/ Advertising machine/ OTT/ IPTV/ DVB/ STB/ DV/ IPC/ Mini Driving Recorder/ Doorbell/ Smart TV etc.
Q1: Como posso obter o condutor relacionado?
Por favor, entre em contacto com as vendas com as informações do seu projeto, a pessoa fae lhe enviará um adequado de acordo com as suas informações.
Q2: Os seus módulos são certificados?
Sim, todos os nossos módulos têm certificações.
Quem é?Oflycomm?
A OFLYCOMM dedica-se a fornecer aos clientes soluções de conexão IOT perfeitas. Com muitos anos de experiência que acumulamos e mercados da indústria.Temos da ligação LAN banda larga para comunicações celulares Wan e profundidade de integração de recursos de apoio de qualidade na indústria, para oferecer aos clientes uma gama completa de serviços excelentes.
