Módulo sem fio do módulo 150Mbps BT4.2 EDR RF WIFI do transceptor de Realtek

2.4GHz Realtek Wireless Transceiver BT4.2 RF WIFI Module Com Sistema Android

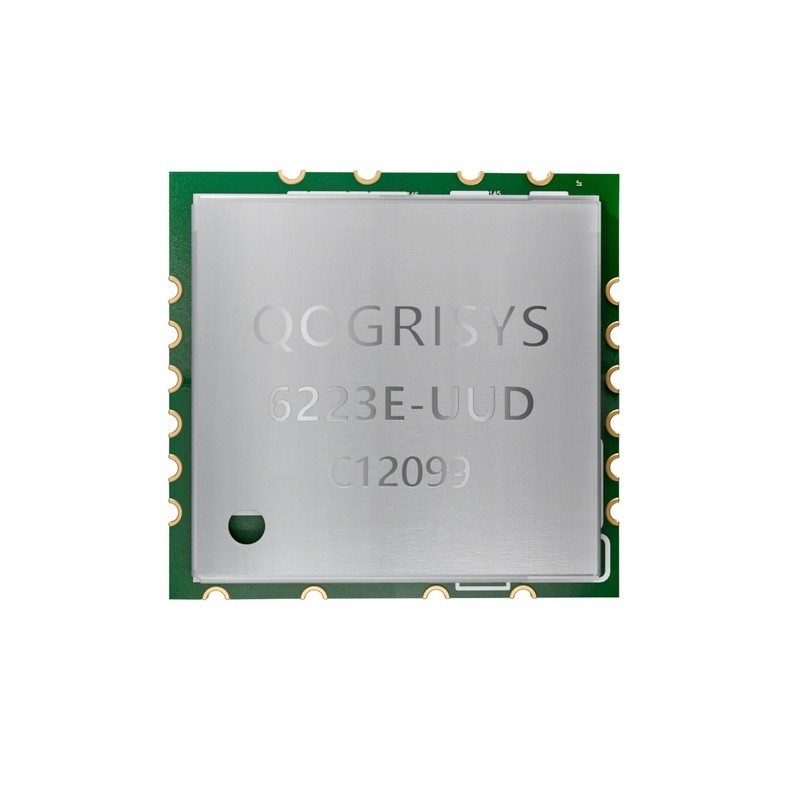

O 6223E-UUD é um módulo Wi-Fi + BT Combo de pequeno tamanho e baixo perfil, o tamanho da placa é de 12,2 mm * 13 mm com espessura do módulo de 1,9 mm.Pode ser facilmente fabricado no processo SMT e altamente adequado para tablet PC, ultrabook, dispositivos móveis e produtos de consumo.O módulo fornece um legado simples e mecanismos de coexistência 20MHz/40MHz para garantir a compatibilidade com versões anteriores e de rede e o Bluetooth pode suportar BT2.1+EDR/BT3.0 e BT4.2.

O 6223E-UUD utiliza um único chip Wi-Fi/BT altamente integrado com base no processo COMS avançado.EEPROM e LDO/SWR, exceto que restaram menos componentes passivos no PCB.

Este módulo compacto é uma solução total para uma combinação de tecnologias Wi-Fi + BT. O módulo foi desenvolvido especificamente para smartphones e dispositivos portáteis.

Principais especificações WLAN/BT

-- PHY: IEEE 802.11 b/g/n com suporte para banda 2,4 1x1;
-- WIFI suporta interface USB;
-- BT suporta interface USB;
-- A BT apoia o 2.1+EDR;
- Apoio de telefonia 4.2;

Principais especificações do SOC

-- suporte ao WPA/WPA2;
-- PHY suporta 1T1R com uma taxa de transmissão de 150 Mbps;
• outras especificações importantes
-- potência de transmissão:

- Wi-Fi:
-- 802.11b@11Mbps 16±1.5dBm 802.11g@54Mbps 14±1.5dBm
-- 802.11n@65Mbps 13±1.5dBm (MCS 7_HT20)
- BT:
-- Máximo +10 dBm
