Detalhes do produto
Lugar de origem: China
Marca: FN-LINK
Certificação: ROHS/REACH

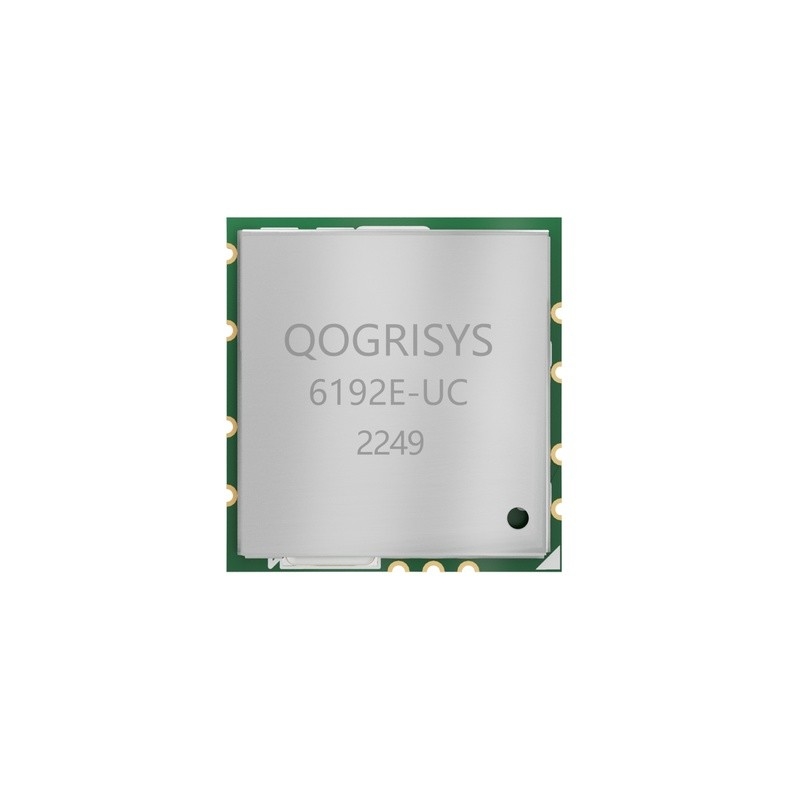

Número do modelo: 6192E-UC
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5/pcs
Preço: USD 4.1-5.5/pcs
Detalhes da embalagem: Carretel
Tempo de entrega: 15-40 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 4000000pcs/month
Chipset: |
RTL8192FC |
Escala de frequência: |
2,400 gigahertz ~ 2,497 gigahertz |
Temperatura de funcionamento: |
0°C a 70°C |
Temperatura de armazenamento: |
-40°C a 85°C |
Pin Foots: |
11 pinos |
Número de canais: |
Ch1 ~ Ch14 |
Chipset: |
RTL8192FC |
Escala de frequência: |
2,400 gigahertz ~ 2,497 gigahertz |
Temperatura de funcionamento: |
0°C a 70°C |
Temperatura de armazenamento: |
-40°C a 85°C |
Pin Foots: |
11 pinos |
Número de canais: |
Ch1 ~ Ch14 |
1. O traço de S0 /S1 2antenna tão curto como possível, adicionou melhor o πcircuit para tunning de harmonização;
2. Controle de traço de USB como a impedância 90ohm;
3. a fonte de alimentação 3V3 adicionou o capacitor de 2 filtros (10uf+0.1uf);
| Modelo No | 6192E-UC | Chipset principal | RTL8192EU |
| Relação | USB | Padrão de WiFi | IEEE802.11b/g/n |
| Taxa de dados | 300Mbps | Certificação | ALCANCE DE ROHS |
| Antena do RF | Antena externo | O ósmio apoiou | Linux/Android/Windows |
| Frequência | 2.4GHz | Fonte de alimentação | 3.3V |
| NÃO | Nome | Tipo | Descrição | Tensão |
| 1 | Terra | - | Conexões à terra | |
| 2 | FORMIGA 0 | I/O | I/O port0 do RF | |
| 3 | FORMIGA 1 | I/O | I/O port1 do RF | |
| 4 | Terra | - | Conexões à terra | |
| 5 | VDD33 | P | A fonte da tensão do poder principal entrou 3.3V | 3.3V |
| 6 | USB_DM | I/O | D DE USB | |
| 7 | USB_DP | I/O | USB D+ | |
| 8 | Terra | - | Conexões à terra | |
| 9 | NC | - | Flutuar (faça não conectado à terra) | |
| 10 | NC | - | Flutuar (faça não conectado à terra) | |
| 11 | NC | - | Flutuar (faça não conectado à terra) |
Aplicação do módulo de RTL8192FC Wifi
.
